HC-3028 28K 300W 手持式點焊機
機器型號: | 手持式點焊機 |
適用范圍: | 塑膠玩具、玩具槍、塑膠電話、游樂器、飛機、卡通具、PP文卷夾、塑料筆桶、計算機、手機電池、充汽車電器、等。 |
機器特點: | 28KHZ 精密焊機,手持式,超聲波振動隨著超聲波焊接模具,將超聲波能量傳導至塑膠表面焊,因此產生局部高溫,使塑膠表面熔化。在超聲波焊接機的壓力下,使兩件塑膠達到熔接、美觀、堅固的效果。 |
超聲波塑料焊接機
一,用途:
超聲波塑膠焊接機的原理: 通過超聲波發生器將50/60赫茲電流轉換成15、20、35千赫茲電能。被轉換的高頻電能通過超聲波換能器
再次被轉換成為同等頻率的機械運動,隨后機械運動通過一套可以改變振幅的調幅器裝置傳遞到超聲波焊頭。焊頭將接收到的超聲波振
動能量傳遞到待焊接工件的接合部。在該區域超聲波振動能量,被通過摩擦方式轉換成熱能,將塑料熔化。超聲波塑料焊接機焊接時間
和焊頭壓力是可以調節的,振幅由換能器和變幅桿決定的壓力下,使兩件塑膠達到熔接、美觀、堅固的效果。
超聲波塑料焊接機的應用范圍 : 廣泛應用到航空、船舶、汽車、電器、包裝、玩具、電子、醫械、包裝、汽配、漁具、紡織等行業
也廣泛應用于等行業,如一次性輸液過濾器及血漿分離杯、自封袋、塑料酒瓶蓋、洗碗機水輪、塑料玩具、車燈、塑料假魚餌、充電器
外殼和手機吊帶的焊接、一次打火機外殼的焊接等。
二,超聲波塑料焊接機的特點:
氣動元件: 亞德客(氣缸,電磁閥,調壓閥)
數字線路: 采用美國進口高性能抗干擾處理器,數字智能芯片控制,德國IGRT功率模塊,移相全橋拓?fù)?出力更強勁,輸出更穩定,不燒機
上模焊頭:7075 合金鋁 (如需,則另行報價)
下模夾具:6061 合金鋁(如需,則另行報價)

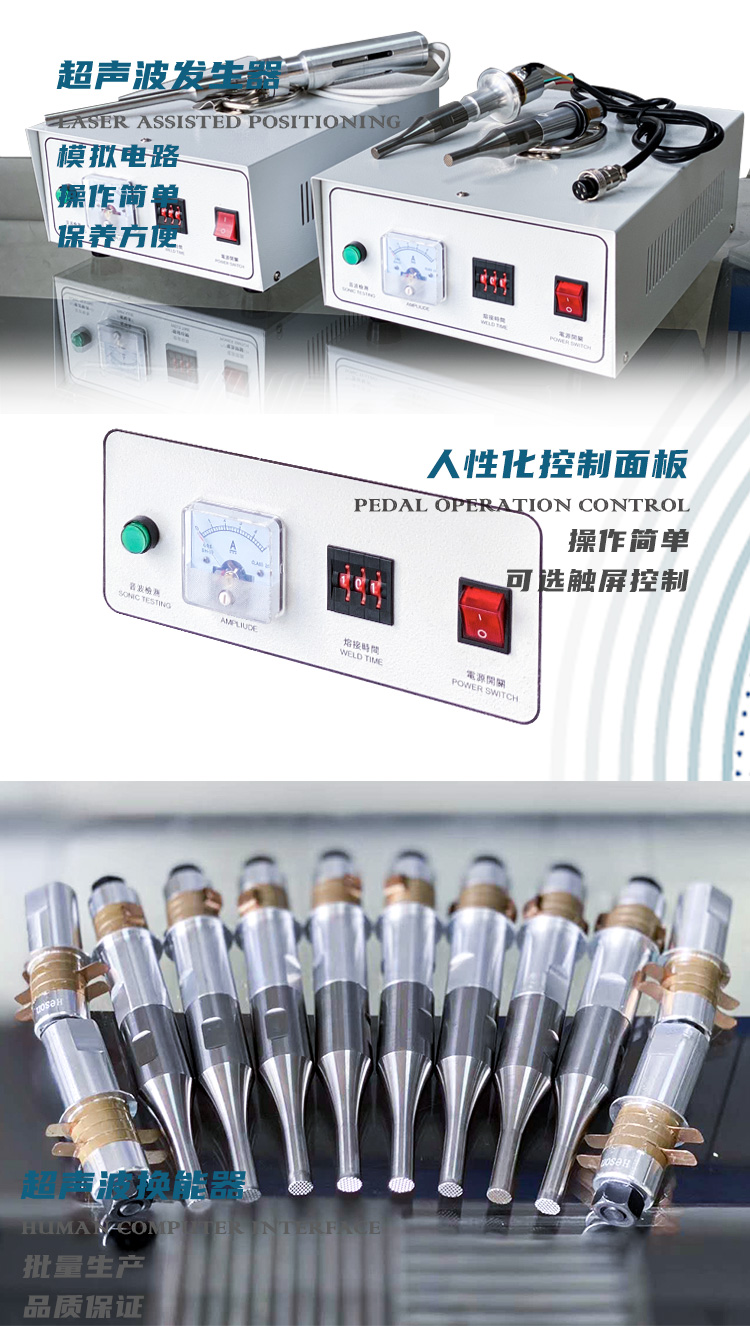

超聲波發生器(電箱): 采用美式數字線路,微電腦屏幕,人性化操作,簡單易懂易調,精確的時間控制,可以1ms遞增減,
無時間差;能量焊接模式,以單次焊接所需能量輸出為焊接標準,包裝產品焊接質量,有效避免假焊,降低產品不良率
超聲波換能器: 是實現電能、機械能或聲能從一種形式的能量轉換為另一種形式的能量裝置,稱為換能器,也稱有源傳感器。
我司換能器使用國內一線品牌,進口壓電陶瓷,合金變幅桿
三,超聲波塑料焊接機的技術參數:
型 號: HC-3028X HC-5028X HC-8028X
控制界面: 文本屏
超聲波輸出功率: 300W 500W 800W
振幅調整: 1%增減
工作頻率: 28KHZ (自動追頻)
頻率范圍: 0.25Khz
焊接時間: 0.01 - 9.99S
電源電壓及頻率: 單項220V 50HZ
氣源壓力: 0.1 - 0.7Mpa
焊接面積: 150mm 直徑
焊頭行程: 75mm
焊頭冷卻: 風冷
超聲波電箱: 自動追頻(自動保護裝置)
焊接參數調整: 焦耳能量模式+振幅調節+時間控制
焊接深度調整: 機械限位+四角平衡螺絲微調
焊接水平度調整: 法蘭盤 + 四角平衡螺絲微調
控制方式: 觸屏人機界面
行程調節: 可選圓柱/方形滑塊+硬軌
電箱尺寸: (mm) 長380 x 寬 380 x 高150 mm
電箱尺寸: (mm) 長380 x 寬 380 x 高150 mm
整機重量: 82KGS
質量標準: 符合CE標準,有CE證書,出口品質
